GIICL型鼓形齿式联轴器

发布于:2014/1/21   隶属于:联轴器
GIICL型鼓形齿式联轴器 特点及应用场合:具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。不适用于高速、高精度的轴系传动,起动频繁、正反转多变的工况不宜采用。
    GICL型--基本型(宽型);
    GIICL型--基本型(窄型);
    GICLZ型--中间轴型(宽型);
    GIICLZ型--中间轴型(窄型);
    GICL、GIICL型,用于两轴端直接联接;
    GICLZ、GILZ型,用于两轴长距离联接;
    GCLD型--电机轴伸型,用于电机轴伸联接;

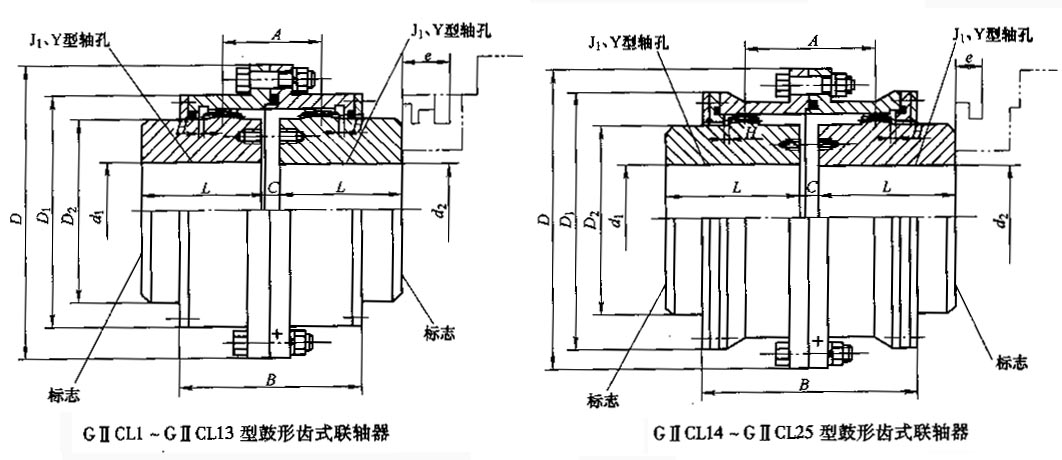

GⅡCL型鼓形齿式联轴器的参数及主要尺寸:(JB/T 8854.2-2001)  mm

上一个产品:GICL型鼓形齿

下一个产品:暂无

同类产品

型 号
公称
转矩
Tn
kN.m
许用
转速
[n]
 r/min
轴孔直径
d1,d2
轴孔长度
L
D
D1
D2
C
H
A
B
转动
惯量
kg.㎡
润滑脂
用量
ml
质量
kg
Y
J1
GⅡCL1
0.4
4000
16,18,19
42
103
71
50
8
2
36
76
0.0035
51
5.1
20,22,24
52
38
0.0035
3
25,28
62
44
0.0035
3.1
30,32,35
82
60
0.0038
3.6
GⅡCL2
0.71
4000
20,22,24
52
115
83
60
8
2
42
88
0.0058
70
4.9
25,28
62
44
0.0055
4.5
30,32,35,38
82
60
0.006
5.1
40,42,45
112
84
0.0068
6.2
GⅡCL3
1.12
4000
22,24
52
127
95
75
8
2
44
90
0.0105
68
7.5
25,28
62
44
0.01
7
30,32,35,38
82
60
0.01
6.9
40,42,45,48,50,55,56
112
84
0.0113
8.6
GⅡCL4
1.8
4000
38
82
60
149
116
90
8
2
49
98
0.02
87
10.1
40,42,45,48,50,55,56
112
84
0.0223
12.2
60,63,65
142
107
0.0245
14.5
GⅡCL5
3.15
4000
40,42,45,48,50,55,56
112
84
167
134
105
10
2.5
55
108
0.0378
125
16.4
60,63,65,70,71,75
142
107
0.0433
19.6
GⅡCL6
5
4000
45,48,50,55,56
112
84
187
153
125
10
2.5
56
110
0.0663
148
22.1
60,63,65,70,71,75
142
107
0.075
26.5
80,85,90
172
132
0.0843
31.2
GⅡCL7
7.1
3750
50,55,56
112
84
204
170
140
10
2.5
60
118
0.103
175
27.6
60,63,65,70,71,75
142
107
0.115
33.1
80,85,90,95
172
132
0.1298
39.2
100,(105)
212
167
0.151
47.5
GⅡCL8
10
3300
55,56
112
84
230
186
155
12
3
67
142
0.167
268
35.5
60,63,65,70,71,75
142
107
0.188
42.3
80,85,90,95
172
132
0.21
49.7
100,110,(115)
212
167
0.241
60.2
GⅡCL9
16
3000
60,63,65,70,71,75
142
107
256
212
180
12
3
69
146
0.316
310
55.6
80,85,90,95
172
132
0.356
65.6
100,110,120,125
212
167
0.413
79.6
130,(135)
252
202
0.47
95.8
GⅡCL10
22.4
2650
65,70,71,75
142
107
287
239
200
14
3.5
78
164
0.511
472
72
80,85,90,95
172
132
0.573
84.4
100,110,120,125
212
167
0.659
101
130,140,150
252
202
0.745
119
GⅡCL11
35.5
2350
70,71,75
142
107
325
276
235
14
2.5
81
170
0.454
550
97
80,85,90,95
172
132
1.096
114
100,110,120,125
212
167
1.235
138
130,140,150
252
202
1.34
161
160,170,(175)
302
242
1.588
189
GⅡCL12
50
2100
75
142
107
362
313
270
16
4
89
190
1.623
695
128
80,85,90,95
172
132
1.828
150
100,110,120,125
212
167
2.113
205
130,140,150
252
202
2.4
213
160,170,180
302
242
2.728
248
190,200
352
282
3.055
285
GⅡCL13
71
1850
150
252
202
412
350
300
18
4.5
98
208
3.925
1019
269
160,170,180,(185)
302
242
4.425
315
190,200,220,(225)
352
282
4.918
360
GⅡCL14
112
1650
170,180,(185)
302
242
462
418
335
22
5.5
172
296
8.025
3900
421
190,200,220,
352
282
8.8
476
240,250
410
330
9.725
544
GⅡCL15
180
1500
190,200,220
352
282
512
465
380
22
5.5
182
316
14.3
3700
608
240,250,260
410
330
15.85
696
280,(285)
470
380
17.45
786
GⅡCL16
250
1300
200
352
282
580
522
430
28
7
209
354
23.925
4500
799
240,250,260
410
330
26.45
913
280,300,320
470
380
29.1
1027
GⅡCL17
355
1200
250,260
410
330
644
285
490
28
7
198
364
43.095
4900
1176
280,(290)300,320
470
380
47.525
1322
340,360,(365)
550
450
53.725
1532
GⅡCL18
500
1050
280,(290)300,320
470
380
726
654
540
28
8
22
430
78.525
7000
1698
340,360,380
550
450
87.75
1948
400
650
540
99.5
2278
GⅡCL19
710
950
300,320
470
380
818
748
630
32
8
232
440
136.75
8900
2249
340,(350),360,380,(390)
550
450
153.75
2591
400,420,440,450,460,(470)
650
540
175.5
3026
GⅡCL20
1000
800
360,380,(390)
550
450
928
838
720
32
11
247
470
261.75
11000
3384
400,420,440,450,460
650
540
299
3984
480,500
530,560,600
800
680
360.75
4430
G, ⅡCL21
1400
750
400,420,440,450,460
650
540
1022
928
810
40
12
255
