GICL型鼓型齿式联轴器
发布于:2016-11-28
隶属于:齿式联轴器
GICL型鼓型齿式联轴器 特点及应用场合:具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,精度低时噪声较大、工艺性差、价格贵。弹性联轴器能代替时,应尽量不选用齿式联轴器,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。精度低时不适用于高速、高精度的轴系传动,起动频繁、正反转多变的工况不宜采用。
WG型--基本型;
WGP型--带制动盘型,适用于与点盘式制动器配套;
WGZ型--带制动轮型,适用于与瓦块式制动器配套;
WGT型--接中间套型,适用于两轴长距离联接,许用转速[n]取决于中间套的长度和质量,并应验算临界转速;
WGC型--垂直安装型,用于联接垂直的两轴线轴系传动;
I型--密封端盖为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接;
II型--密封端盖为整体型,齿间距小,相对允许径向位移小,结构紧凑,转动惯量小,可与Y、J1型轴伸联接;
GICL型--基本型(宽型);
GIICL型--基本型(窄型);
GICLZ型--中间轴型(宽型);
GIICLZ型--中间轴型(窄型);
GICL、GIICL型,用于两轴端直接联接;
GICLZ、GILZ型,用于两轴长距离联接;
GCLD型--电机轴伸型,用于电机轴伸联接;

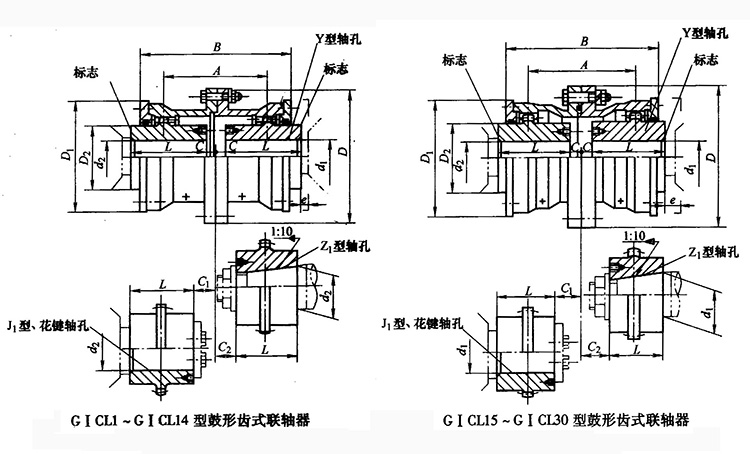

GICL鼓形齿式联轴器基本参数和重要尺寸:(JB/T 8854.3-2001) mm
型号 |
公称扭矩Tn/N.m |
轴孔直径 |
轴孔长度 |
D |
D1 |
A |
C |
C1 |
C2 |
重量Kg |
Y |
Z1,J1 |
d1,d2,dz |
L |
GICL1 |
630 |
16,18,19 |
42 |
- |
125 |
95 |
75 |
20 |
- |
- |
5.9 |
20,22,24 |
52 |
38 |
- |
24 |
25,28 |
62 |
44 |
10 |
- |
19 |
30,32,35,38 |
82 |
60 |
2.5 |
15 |
22 |
GICL2 |
1120 |
25,28 |
62 |
44 |
144 |
120 |
88 |
10.5 |
- |
29 |
9.7 |
30,32,35,38 |
82 |
60 |
12.5 |
30 |
40,42,45,48 |
112 |
84 |
2.5 |
13.5 |
28 |
GICL3 |
2240 |
30,32,35,38 |
82 |
60 |
174 |
140 |
106 |
3 |
24.5 |
25 |
17.2 |
40,42,45,48,50,55,56 |
112 |
84 |
17 |
28 |
60 |
142 |
107 |
35 |
GICL4 |
3600 |
32,35,38 |
82 |
60 |
196 |
165 |
125.5 |
14 |
37 |
32 |
24.9 |
40,42,45,48,50,55,56 |
112 |
84 |
28 |
60,63,65,70 |
142 |
107 |
3 |
17 |
35 |
GICL5 |
5000 |
40,42,45,48,50,55,56 |
112 |
84 |
224 |
183 |
142 |
3 |
25 |
28 |
38 |
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
80 |
172 |
132 |
22 |
43 |
GICL6 |
7100 |
48 50 55 56 |
112 |
84 |
241 |
200 |
160 |
6 |
35 |
35 |
48.2 |
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
80 85 90 |
172 |
132 |
4 |
22 |
43 |
GICL7 |
10000 |
60 63 65 70 71 75 |
142 |
107 |
260 |
230 |
180 |
4 |
35 |
35 |
68.9 |
80 85 90 95 |
172 |
132 |
22 |
43 |
100 |
212 |
167 |
48 |
GICL8 |
14000 |
65 70 71 75 |
142 |
107 |
282 |
245 |
193 |
5 |
35 |
35 |
83.3 |
80 85 90 95 |
172 |
132 |
22 |
43 |
100 110 |
212 |
167 |
48 |
GICL9 |
18000 |
70 71 75 |
142 |
107 |
314 |
270 |
208 |
10 |
45 |
45 |
110 |
80 85 90 95 |
172 |
132 |
100 110 120 125 |
212 |
167 |
5 |
22 |
43 |
49 |
GICL10 |
31500 |
80 85 90 95 |
172 |
132 |
346 |
300 |
249 |
5 |
43 |
43 |
157 |
100 110 120 125 |
212 |
167 |
22 |
49 |
130 140 |
252 | <td style="color: rgb(0, 0, 0); line-heigh
