NGCL制动轮鼓形齿联轴器

发布于:2016-11-28   隶属于:齿式联轴器

 NGCL制动轮鼓形齿联轴器 特点及应用场合具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。不适用于高速、高精度的轴系传动,起动频繁、正反转多变的工况不宜采用。

    与制动器配套,用于需制动部件的冶金机械、重型机械
    NGCL型--带制动轮基本型;
    NGCLZ型--带制动轮接中间轴型;

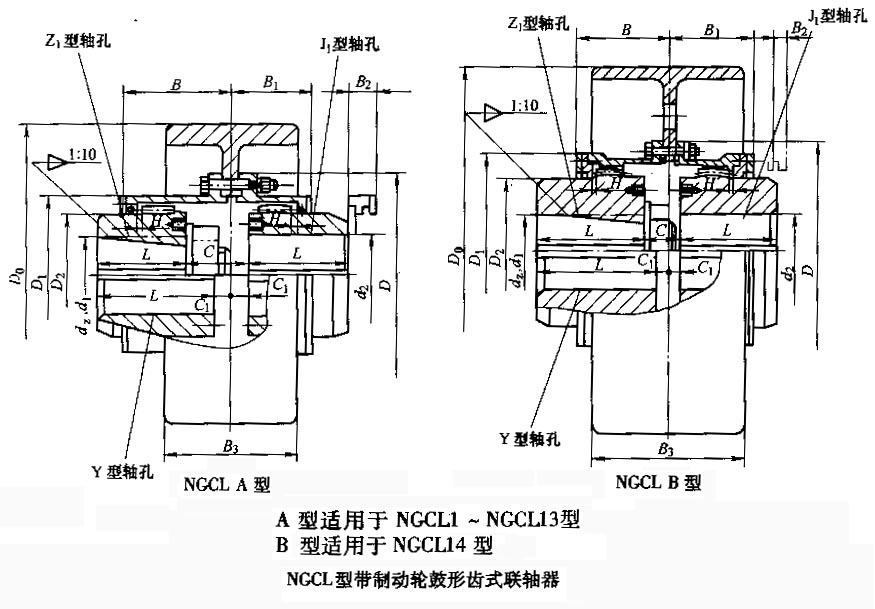

NGCL型带制动轮鼓形齿式联轴器的参数及主要尺寸:(JB/ZQ 4644-1997)           mm

型号
公称
转矩
Tn
Nm
轴孔直径
轴孔长度
Y,J1,Z1
DO
D
D1
C
C1
H
B3
质量
kg
dz,d1,d2
L
NGCL1
355
20-35
38-82
160
103
71
30
8
2.0
68
7.3
NGCL2
630
25-45
44-112
160
115
83
36
8
2.0
68
9.7
NGCL3
1000
28-56
44-112
200
127
95
41
8
2.0
85
15.2
NGCL4
1600
38-65
60-142
200
149
116
41
8
2.0
85
21.4
NGCL5
2800
40-75
84-142
250
167
134
48
8
2.5
105
33.1
NGCL6
4500
45-90
84-172
250
187
153
49
9
2.5
105
38.5
NGCL7
6300
50-100
84-212
315/(300)
204
170
53
9
2.5
132
61.8
NGCL8
9000
55-110
84-212
400
230
186
64
12
3.0
168
96.5
NGCL9
14000
60-130
107-252
500
256
212
71
13
3.0
210
151
NGCL10
20000
65-150
107-252
630/(600)
287
239
65
15
3.5
265
209
NGCL11
31500
70-170
107-302
710/(700)
325
276
77
16
3.5
298
300
NGCL12
45000
75-200
107-352
710/(700)
362
313
94
17
4.0
298
384
NGCL13
63000
150-220
202-352
800
412
350
88
18
4.5
335
544
NGCL14
100000
170-250
242-410
800
462
420
92
20
5.5
335
736
