SWC-WD型无伸缩短式万向联轴器
发布于：2016-11-28
隶属于：万向轴
SWC-WD型万向联轴器 特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用整体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延长使用寿命，可靠性高，承载能力大、倾角大，可在β≤5°～25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机械，为满足不同安装型式要求，有七种结构型式：
BH型--标准伸缩焊接型；
BF型--标准伸缩法兰型；
DH型--短伸缩焊接型；
CH型--长伸缩焊接型；
WH型--无伸缩焊接型；
WF型--无伸缩法兰型；
WD型--无伸缩短型；
|

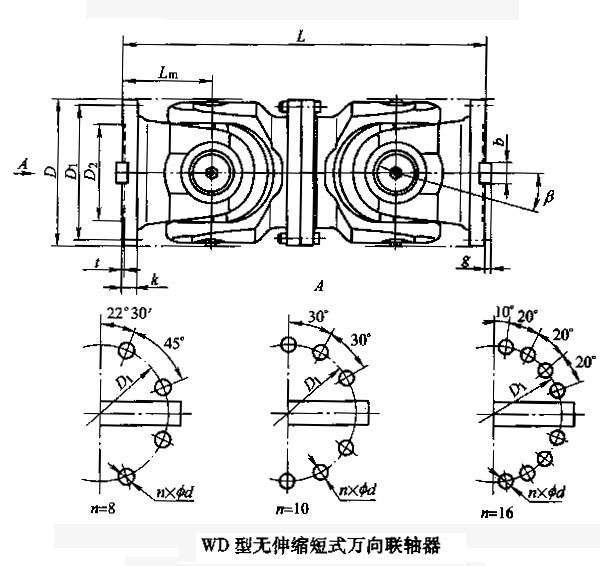

WD型十字轴式万向联轴器基本参数和主要尺寸 (JB/T 5513-91) mm
|
型号 |
回转直径
D |
公称转矩
Tn
kN.m |
疲劳转矩
Tf
kN.m |
轴线折角
β |
尺寸 |
转动惯量 |
质量 |
|
L |
Lm |
kg.m2 |
kg |
|
SWC180WD |
180 |
12.5 |
6.3 |
≤25 |
440 |
110 |
0.145 |
52 |
|
SWC225WD |
225 |
40 |
20 |
≤15 |
480 |
120 |
0.355 |
82 |
|
SWC250WD |
250 |
63 |
31.5 |
≤15 |
560 |
140 |
0.831 |
127 |
|
SWC285WD |
285 |
90 |
45 |
≤15 |
640 |
160 |
1.715 |
189 |
|
SWC315WD |
315 |
125 |
63 |
≤15 |
720 |
180 |
2.820 |
270 |
|
SWC350WD |
350 |
180 |
90 |
≤15 |
776 |
194 |
4.791 |
370 |
|
SWC390WD |
390 |
250 |
125 |
≤15 |
860 |
215 |
8.229 |
524 |
|
SWC440WD |
440 |
355 |
180 |
≤15 |
1040 |
260 |
15.32 |
798 |
|
SWC490WD |
490 |
500 |
250 |
≤15 |
1080 |
270 |
25.74 |
1055 |
|
SWC550WD |
550 |
710 |
355 |
≤15 |
1220 |
305 |
46.78 |
1524 |
|
SWC620WD |
620 |
1000 |
500 |
≤15 |
1360 |
340 |
83.76 |
2120 | |
