SWP-G型万向联轴器 特点及应用场合:轴承是易损件.为便于更换轴承,将轴承座压盖作成剖分式,螺栓联接,可在β≤5°~10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械,联接两个不同轴线的轴系传动,不能缓冲、减振。

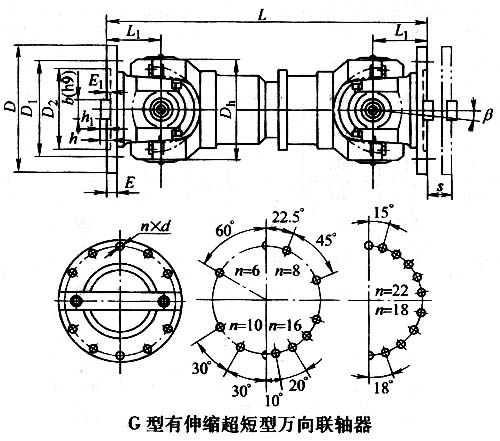

SWP-G型有伸缩超短型万向联轴器基本参数和主要尺寸(JB/T 3241-2005) mm
型号 |
回转 直径 D |
公称转矩 Tn N.m |
疲劳转矩 Tf kN.m |
轴线折角 β |
尺寸 |
传动惯量
kg.m2 |
质量
kg | |
L |
L1 | |||||||
SWP225G |
225 |
18 |
8 |
≤5 |
435 |
68 |
0.331 |
60 |
SWP250G |
250 |
25 |
11.2 |
≤5 |
515 |
80 |
0.624 |
97 |
SWP285G |
285 |
35.5 |
16 |
≤5 |
565 |
90 |
1.182 |
120 |
SWP315G |
315 |
50 |
25 |
≤5 |
620 |
100 |
2.290 |
170 |
SWP350G |
350 |
71 |
35.5 |
≤5 |
715 |
108 |
3.793 |
256 |
